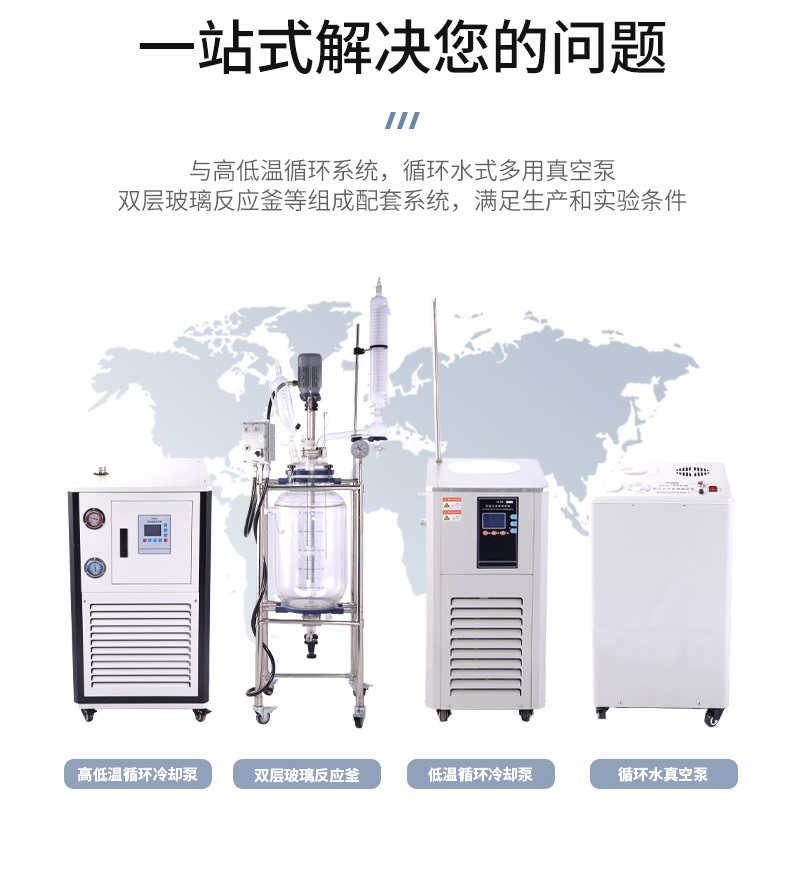

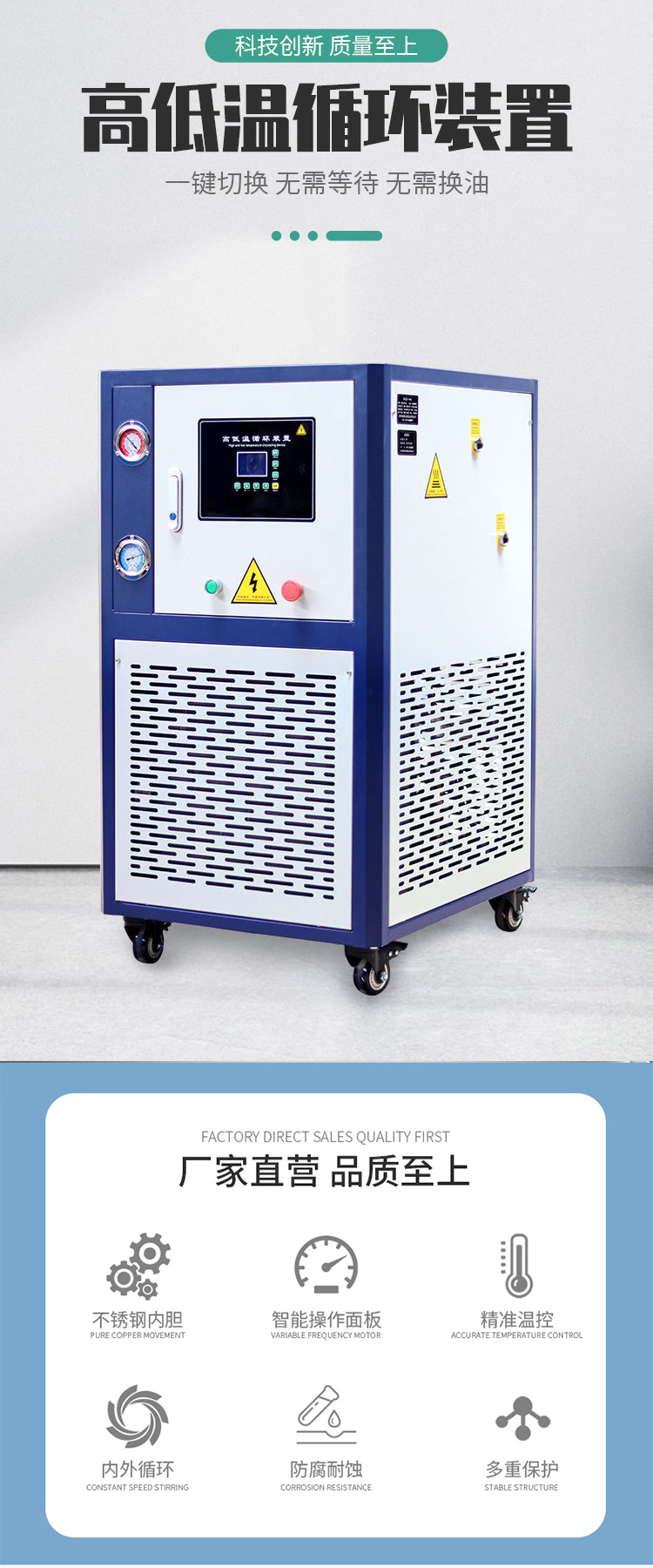

GDSZ-高低温循环槽,高低温油浴循环槽,高低温循环泵属于高低温油浴外循环装置,其工作原理是:通过对设备的智能温控器进行数据编程,由感温系统反馈容器温度数据,使控制器控制压缩机制冷,使冷槽内介质获取低温,通过加热器加热使容腔内介质获取高温,通过快速冷热过程使槽内介质温度达到用户所需,通过无泄露的屏蔽循环泵将介质输送至外接设备(如反应釜)。接通回流后打开阀门,即可达到热循环交换目的。我厂生产的GDSZ系列高低温循环槽可方便地配合双层玻璃反应釜、不锈钢夹套反应釜、玻璃反应器、旋转蒸发器、萃取设备等产品使用,实现了GDS系列产品的一机多用。
河南巩义高低温循环装置价格功能说明
当GDSZ-型高低温循环槽所配的玻璃反应釜,反应器,旋转蒸发器,萃取设备等装置的温度需要迅速的升温或者降温时,该设备可以快速的使其达到设定的温度。该设备加热和制冷可以快速转换,使用的介质(导热油)为同一种介质,改善了以往加热和制冷需要不同的两台仪器来完成的弊端。
GDSZ-高低温循环槽的整个液体循环是密闭的,带有膨胀容器,膨胀容器和液体循环是隔热的,并不参与液体循环,只是机械的连接,不管液体循环的温度是高温还是低温,膨胀容器中的介质都低于60度。整个液体循环也是密闭的系统,可做到低温时没有水汽的吸收,高温时没有油雾的产生。于GDSZ系列产品相配的原装导热油温场很广泛(低温-40℃~高温200℃);整个循环系统密闭无泄露。
特点
没有内循环的槽,内循环的体积小(大部分设备内循环的体积只有6-10L),有效功率密度大(W/L),升温和降温的速率很快,导热油的需求量也比较小。
设备采用波浪形板式换热器,热交换面积大,热交换速度快。
密闭的整个液体循环:高温时没有油雾的挥发,导热油不会被氧化或褐化;低温时不会吸收空气中的水汽,延长了导热油寿命,使用成本低。
准确控制化学反应的温度,是安全控制放热反应的选择。
设备采用PID智能控制,根据化学过程工艺自动调节功率的输出,准确控制反应过程的温度,满足反应工艺对温度变化的要求。
定制的循环泵,可以提供大的流速,产生小的压力和热量,达到高的热交换效率,小的系统阻力,小的泵系统热量,小的系统能耗。
标准型采用PLC控制,更人性化的显示界面(人机界面),操作简单,可以显示工作过程的设定温度、出口温度、釜体内的温度变化曲线,实现程序的温度多段编程。
标准型可以根据反应釜厂家提供的安全要求,设定釜体和夹套内的温度差,如果内外的温差达到厂家要求的安全值,设备会自动停止工作并报警提示,保证反应釜不会因为温差过大而破裂。

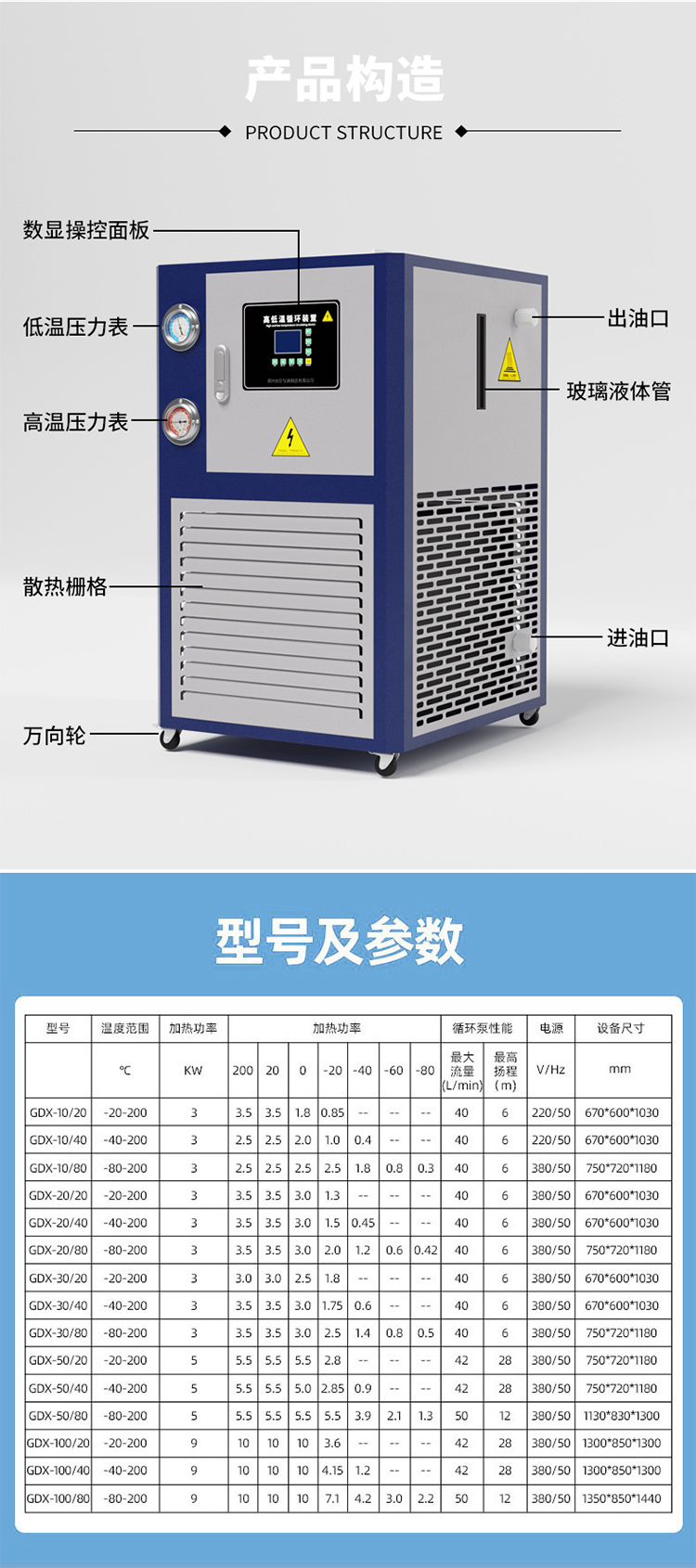

型号
|
GDSZ-1035
|
GDSZ-2035
|
GDSZ-3035
|
GDSZ-5035
|
GDSZ-10035
|
|||||||||||||||||
类型
|
普
通 型 |
防
爆 型 |
触
摸 型 |
普
通 型 |
防
爆 型 |
触
摸 型 |
普
通 型 |
防
爆 型 |
触
摸 型 |
普
通 型 |
防
爆 型 |
触
摸 型 |
普
通 型 |
防
爆 型 |
触
摸 型 |
|||||||
循环方式
|
密闭式循环
|
|||||||||||||||||||||
性 能 |
温度设定范围
|
-35℃~+200℃
|
-35℃~+200℃
|
-35℃~+200℃
|
-35℃~+200℃
|
-35℃~+200℃
|
||||||||||||||||
冷却能力
|
4.3KW
|
5.6KW
|
7.3KW
|
12.6KW
|
30KW
|
|||||||||||||||||
扬程
|
7m
|
|||||||||||||||||||||
流量
|
15L/min
|
25 L/min
|
35 L/min
|
50 L/min
|
70 L/min
|
|||||||||||||||||
功 能 |
温度控制
|
30段梯度控制(标准型)、智能PID、SSR无触点过零输出
|
||||||||||||||||||||
安全功能
|
自我诊断功能、用户权限管理、紧急停止开关(标准型)、漏电过载保护器、压缩机
|
|||||||||||||||||||||
保护器、高压压力开关、压缩机延时保护、温度超限保护
|
||||||||||||||||||||||
外部输入
|
外部传感器端口、USB数据接口(标准型)
|
|||||||||||||||||||||
构 成 |
加热器
|
2.0KW
|
4.0KW
|
6.0KW
|
8.0KW
|
12.0KW
|
||||||||||||||||
冷媒
|
R410A
|
|||||||||||||||||||||
温度传感器
|
铂电阻100
|
|||||||||||||||||||||
规 格 |
外部循环接口
|
4〞
|
6〞
|
|||||||||||||||||||
外形尺寸(mm)
|
630*550*1060
|
720*650*1090
|
880*880*1190
|
|||||||||||||||||||
电源规格
|
220V/50Hz
|
380V/50Hz
|
||||||||||||||||||||
使用环境温度范围
|
5℃~30℃
|
