新型20L旋转蒸发仪R-1020

产品简介蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。

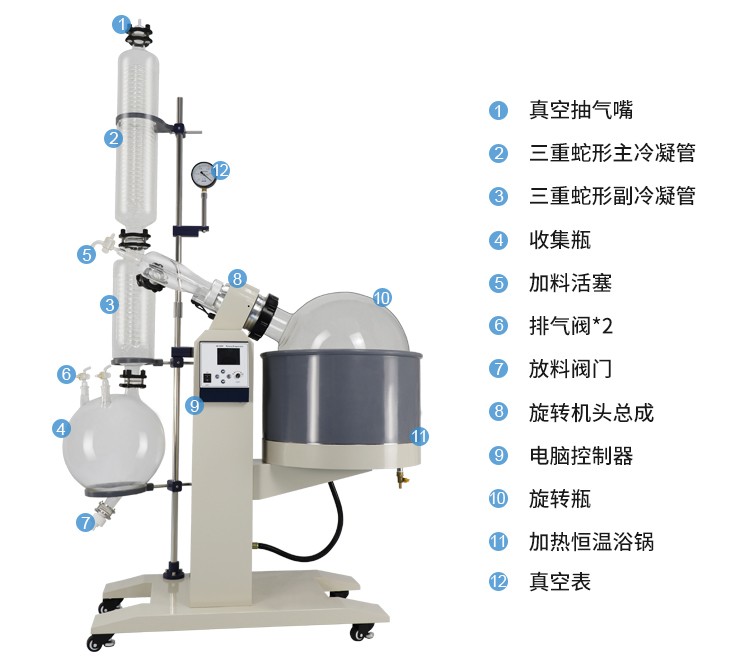

本系列产品使用基本配置

产品介绍

与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。

主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用304不锈钢材质。

密封系统采用聚四氟乙烯+氟橡胶复式组合密封。

油性真空压力表显示实时真空，指针显示。

活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料至蒸发瓶。

功能特点

1、旋转蒸发器采用国际上先进的EL气密系统，能保持高真空度。气液分离，无回流。

2、旋转蒸发器采用主副双冷凝器，确保高回收率。

3、旋转蒸发器旋转瓶用螺母连接便于装卸。

4，旋转蒸发器收集瓶下口有放料阀，回收溶媒十分快捷。

5、旋转蒸发器收集瓶于副冷凝器之间装有真空止回阀，放料时不影响蒸发真空可连续进料。

6、旋转蒸发器真空系统装真空表，对低沸点物料可调工作真空度。

7、旋转蒸发器水浴锅电子恒温控制，并可上下升降。

8、旋转蒸发器结构合理，用料讲究。机械结构大量采用不锈钢和铝合金件。玻璃间全部采用耐高温硼硅玻璃。电器关键件进口，氟橡胶密封易损件全部用新国际，便于用户采购更换，关键件进口。

直立式三层蛇形盘管冷凝器，主冷+副冷双冷凝器。

大液晶显示屏，同时控制旋转、加热和升降。

旋转电机为无刷减速增力电机，无火花、噪音小；升降电机也为减速增力电机。

浴锅恒温控制，锅底PT100型传感器+不锈钢探棒。

浴锅电动升降，浴锅外配有机硅胶罩，隔热防烫。

旋转、加热双熔断器保护。

收集瓶带下放料口，连接玻璃+四氟独立放料阀。

锅胆底部设有放水阀门，方便放液。

真空切换阀，在不影响系统真空和溶液蒸馏的情况下，可进行连续收集、放料。

超温保护功能，当实际温度超过设定温度5℃时，机器加热就会自动断电。

防干烧功能，加热锅里水位低于加热管时，机器就会自动断电。

机器工作途中如果突然断电，再次接通电源时，机器会自动停止加热。

需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。

技术参数

型号	R-1020
电压频率	220V/50HZ
整机功率	5100W
旋转电机功率	60W1/5
升降电机功率	40W1/12.5
加热功率	5000W
真空度	0.095Mpa
旋转瓶容量	20LΦ355mm/Φ95法兰口
收集瓶容量	10LΦ35280mm/上Φ60法兰口×Φ35法兰口×2个×下Φ50法兰口
旋转速度	0-120rpm/min
控温范围	室温-180℃
控温精度	±1℃
浴锅升降行程	150mm
冷凝器尺寸	主冷Φ130×700H(mm) 上Φ60法兰口×下Φ80法兰口副冷Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口
冷凝面积	0.94(0.46+0.48)㎡
导气瓶	左Φ35法兰口、上Φ35法兰口、侧Φ60法兰口、右Φ60法兰口
加料阀	Φ35法兰口、玻璃+四氟阀门、进料咀(宝塔接头)外径12mm
多功能口	Φ35法兰口、玻璃+四氟阀门、玻璃咀(宝塔接头)外径12mm
放气阀	Φ35法兰口×2个、玻璃+四氟阀门、放气咀(宝塔接头)外径12mm
放料阀	Φ50法兰口、侧出料咀(宝塔接头)外径20mm、离地210mm
真空抽气头	Φ60法兰玻璃抽气头抽咀（宝塔接头)外径10mm
冷凝盘管进出循环咀	宝塔接头外径16mm
锅胆尺寸容量	Φ450×260H(mm)约41L
整机占空间尺寸	1210×610×2170mm宽深高
机器净重	78KG
包装尺寸	1050×530×1210mm 木箱0.68m3
包装重量	110KG
