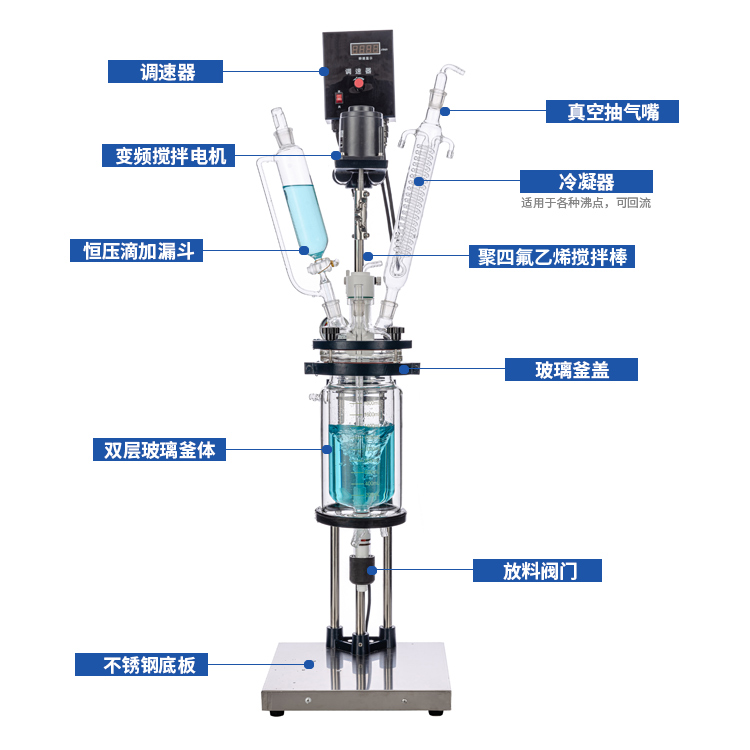

本机具有电动恒速搅拌系统、冷凝、滴加系统,釜体夹层需外接加热或制冷的循环设备。在搅拌物料的同时,通过夹层注入循环的热溶液或冷却液,对釜内的物料进行恒温的加热或制冷。物料进行加热反应时,在真空条件下可以提高蒸发效率(需连接真空装置),溶媒蒸汽经玻璃冷凝盘管时冷却成液体(需连接冷却装置),可回流到釜内,也可通过回流弯头下部阀门进行回收。反应完毕,物料可从釜底的侧出料口放出。
釜盖采用聚四氟乙烯材质。
釜盖及釜盖以上部分可电动升降,釜体可手轮向左150°旋转。
玻璃+四氟放料阀门,无积液侧放料。
缓冲装置:夹套进、出液口连接不锈钢软管后,固定到支架后,再与外部的循环管相连接,减小进出液压力,也可避免玻璃夹层循环口与循环管连接部分的破损。
低速增力电机,变频调速,通过旋扭微调,双显调速盒可数字显示转速和釜内物料温度。
搅拌系统采用陶瓷轴承、机械密封,防止搅拌杆磨损掉屑。
采用PT100温度传感器,304不锈钢材质,外套透明聚四氟乙烯管,双重防腐。
真空压力表显示实时真空,指针显示。
月牙式搅拌桨,304不锈钢+聚四氟乙烯搅拌叶;搅拌杆材质为304不锈钢,外包聚四氟乙烯管。
型号 |
S212-2L |
|
釜体容量 |
2L 内径120mm外径150mm内长230mm |
|
夹层容量 |
约250ml |
|
电压频率 |
220V/50HZ |
|
搅拌电机功率 |
40W |
|
搅拌转速 |
0-1100rpm/min |
|
釜体温度范围 |
-80℃~ +250℃ |
|
测温精度 |
±1℃ |
|
真空度 |
0.098Mpa |
|
釜盖 Φ150mm 五口 |
搅拌口 |
Φ50mm法兰口 |
冷凝口 |
24#标口 |
|
恒压漏斗口 |
24#标口 |
|
减压口 |
19#标口 |
|
测温口 |
19#标口 |
|
搅拌桨 |
Φ10×500H(mm) 叶展90mm |
|
冷凝器 |
Φ40mm×350H(mm)上24#标口 下24#标塞 |
|
恒压漏斗 |
250ml上24#标口配玻璃塞 下24#标塞 |
|
减压阀 |
19#标塞阀 放气咀(宝塔接头)外径10mm |
|
测温口 |
19#标塞玻璃测温管 |
|
夹层进出循环口 |
Φ35法兰口配套法兰盘、转接宝塔接头外径15mm |
|
放料口 |
丝口配四氟放料阀 Φ18mm放料孔 斜出料咀(宝塔接头)Φ12mm 离地350mm |
|
真空抽气头 |
24#玻璃抽气头 抽咀(宝塔接头)外径10mm |
|
冷凝盘管进出循环咀 |
宝塔接头外径10mm |
|
整机占空间尺寸 |
330×350×1300mm宽深高 |
|
机器净重 |
18.5KG |
|
包装尺寸 |
1200×400×450mm木箱0.22m3 |
|
包装重量 |
33.5KG |
